применяются рычажные редукторы



В аппаратах АВМ-1М, АВМ-3, АВМ-9 и ШАП- 77 применяются рычажные редукторы прямого действия, а в аппаратах АВМ-5 и АВМ-7 — безрычажные редукторы обратного действия.

Редуктор аппарата АВМ-1М (см. рис. 78) состоит из клапана редуктора с регулировочным винтом, Т-образного рычага, связанного с мембраной и подпружиненным толкателем. Динамическое взаимодействие этих элементов обеспечивает работу редуктора. Предохранительный клапан предотвращает разрушение редуктора в случаях повышения давления воздуха более допустимого.

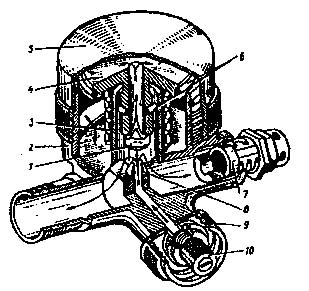

Рис. 82. Редуктор аппарата АВМ-5:

1 — поршень,

2 — корпус,

3 — пружина,

4 — тарелка,

5 - крышка,

6 — резиновые кольца,

7 - предохранительный клапан,

8 — седло,

9 - накидная гайка,

10 — фильтр
